Projekt: FTdx-5000 Real-Time Display & ON AIR Monitor

Diese Programme wurden in einem interaktiven Prozess zwischen Funkamateur und KI entwickelt. Während ich die Hardware-Grenzen und das Verhalten des Transceivers analysierte, lieferte die KI die passenden Code-Strukturen in LibertyBasic. Ein spannendes Beispiel dafür, wie moderne Technik dabei hilft, klassische Funkgeräte noch besser zu machen.“

Achtung: Diese Software nutzt die "Auto Info" Funktion vom FTdx-5000 und wurde mit SDRconsole, HAMOffice, DXlog und UCXLog getestet, N1MM Contest-Software ist nicht damit kompatiebel! (N1MM schaltet Auto Info automatisch ab).

Dieses Projekt umfasst zwei Tools zur Erweiterung der Anzeige- und Signalisierungsmöglichkeiten des Yaesu FTdx-5000 Transceivers über die CAT-Schnittstelle.

1. FTdx-5000 Digital Display (V1.2)

Ein kompaktes Zusatzdisplay für den PC-Monitor, das alle wichtigen Filterparameter und Frequenzen in Echtzeit darstellt. Besonders nützlich, wenn das Funkgerät so eingebaut ist, dass die kleinen Original-Displays schwer ablesbar sind.

• Features:

  • Echtzeitanzeige von VFO-A & VFO-B Frequenz.

  • Visualisierung von Filter Width, DNR, APF, Contour, Notch und Shift.

  • Dynamische DIFF/SPLIT Anzeige (automatische Berechnung des Offsets).

  • TX-Indikator: Der aktive VFO wird bei Sendebetrieb rot markiert.

  • Custom-Buttons: 9 konfigurierbare Tasten zum Starten von Batch-Dateien für automatisierte CAT-Befehle oder andere Software.

  • Optimiert für den Betrieb mit VSPE (Virtual Serial Ports Emulator) in der neuesten Version (Serial Router), um den CAT-Port gleichzeitig mit DXLog und SDRconsole usw. zu nutzen.

Installation & Konfiguration

Die Programme benötigen keinen Installationsprozess, sondern laufen direkt aus ihrem Ordner ("Portable").

Die ini.txt Konfiguration

Um die Programme an dein Setup anzupassen, bearbeite die Datei ini.txt im Programmverzeichnis:

Hinweis zum Parallelbetrieb: Ich empfehle die Nutzung von VSPE, um den physischen COM-Port des Yaesu auf einen oder mehrere virtuelle Ports zu splitten. So können das Display-Tool und deine Logbuch-Software gleichzeitig auf die CAT-Daten zugreifen. Wichtig: Verwendung von VSPE in der neuesten Version mit "Serial Router".

Technik-Tipp (für Fortgeschrittene)

Die Software nutzt einen speziellen Startup-Sequenzer, um den CAT-Puffer des Yaesu nicht zu überlasten. Beim Start werden Filterwerte (Notch 300Hz, APF 0Hz, CON 400Hz) automatisch initialisiert, um die protokollbedingte "0 Hz"-Anzeige beim Kaltstart zu umgehen.

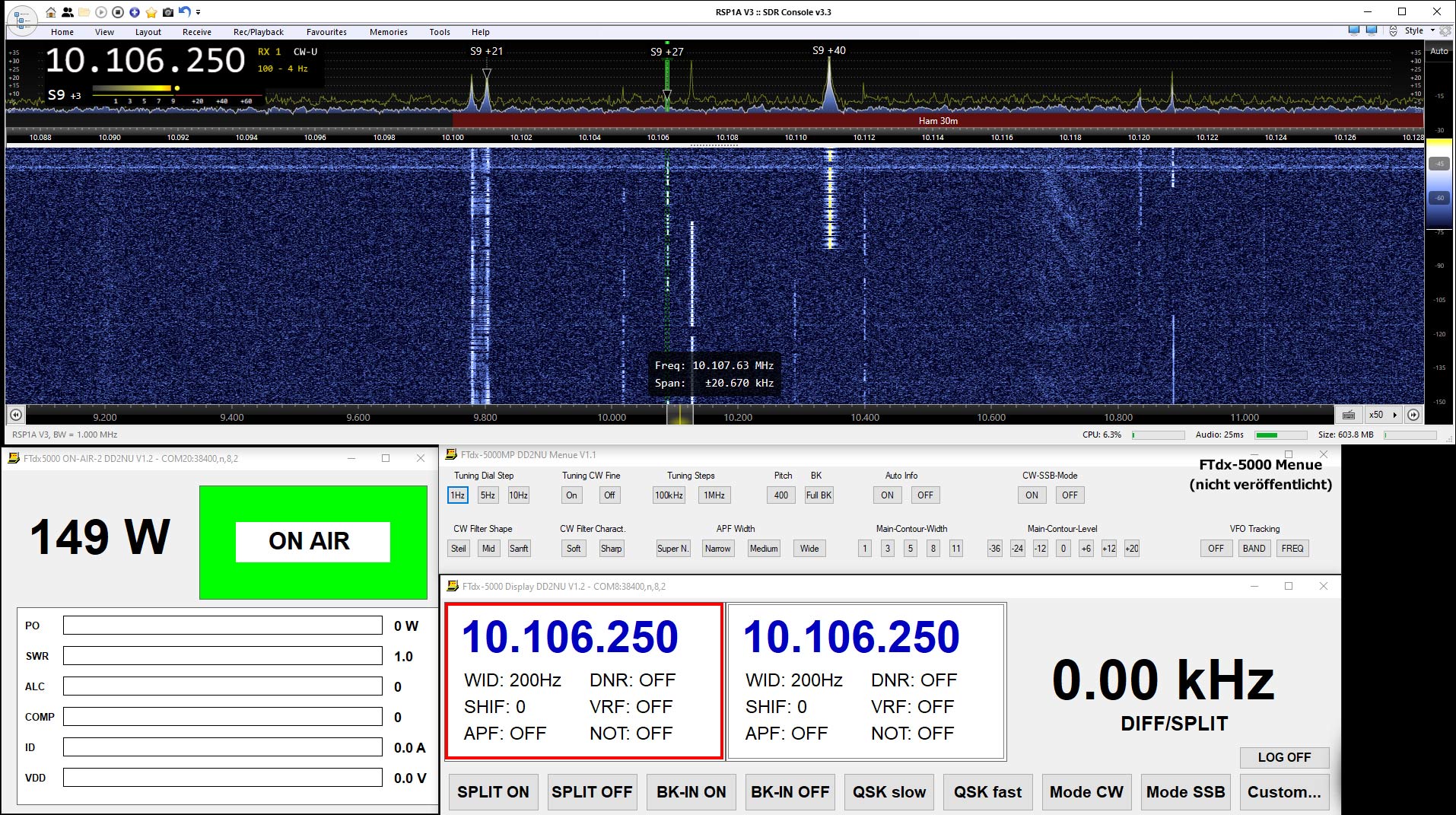

Simplex-Empfangsbetrieb:

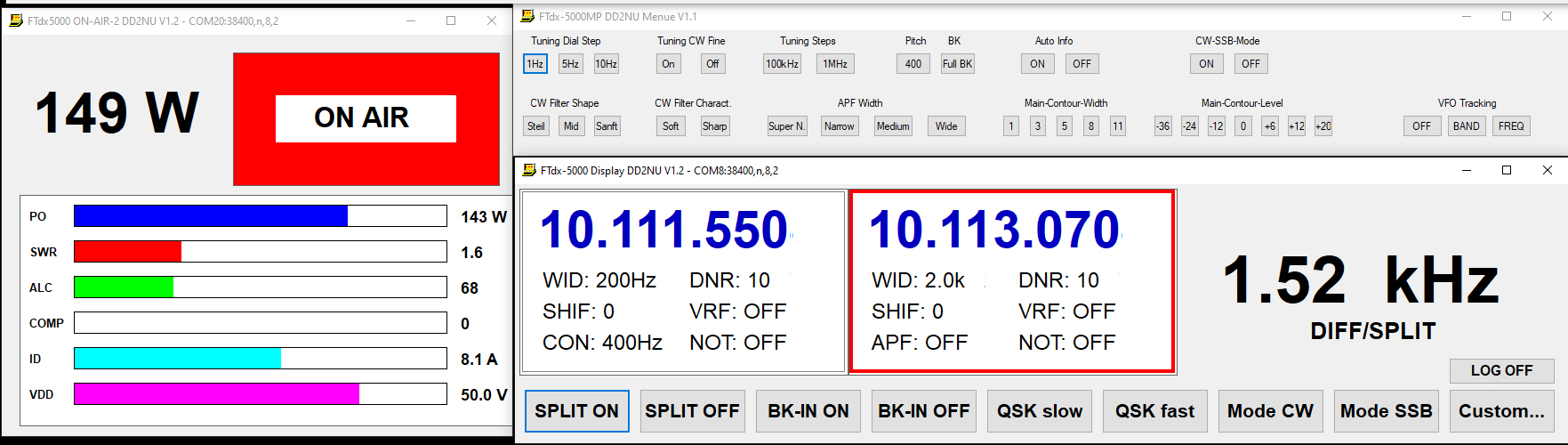

Split-Sendebetrieb:

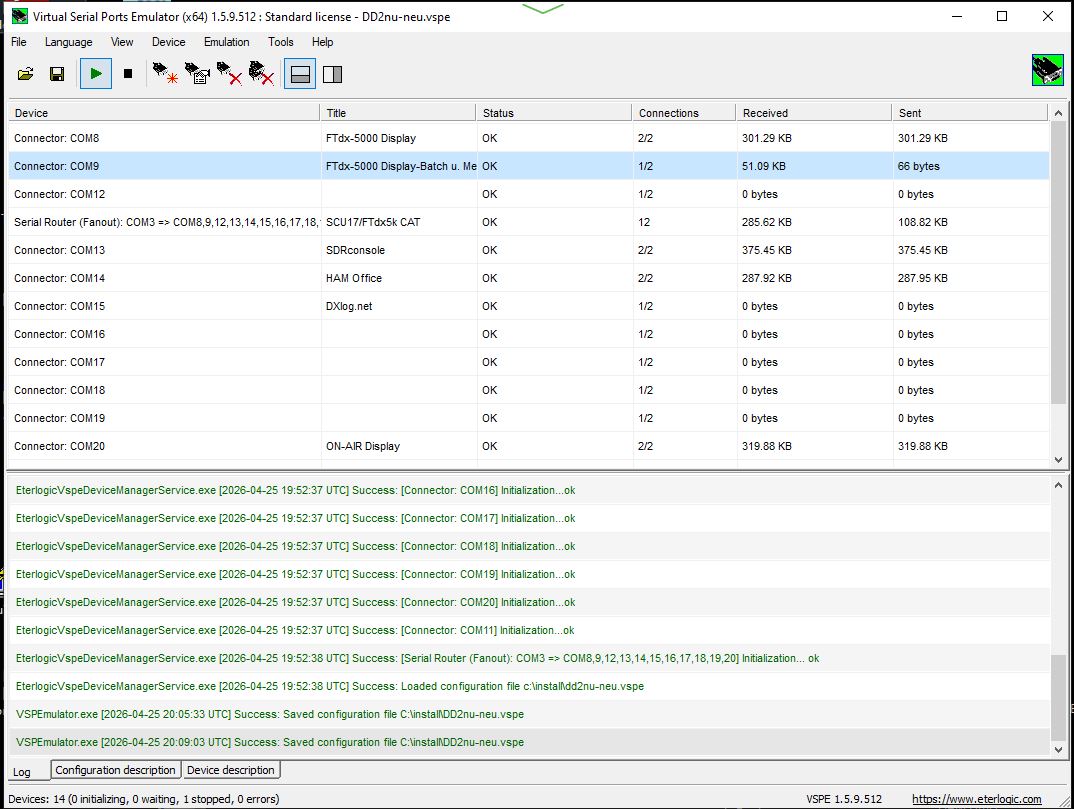

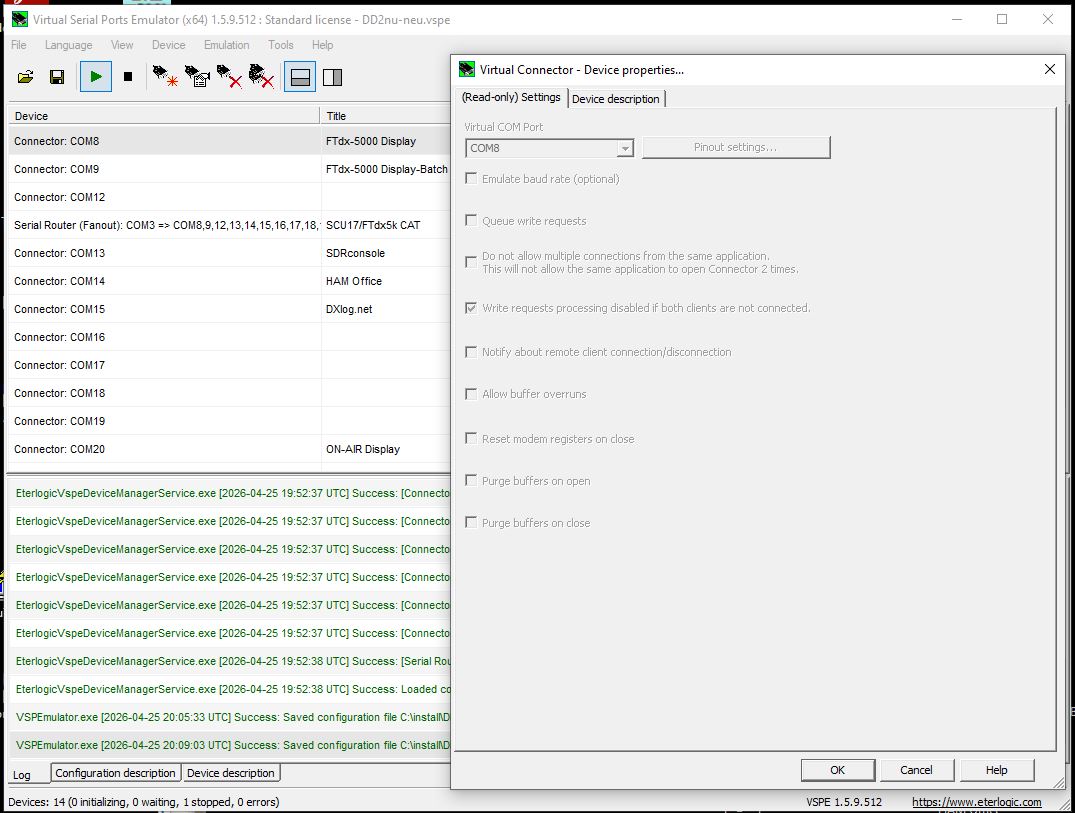

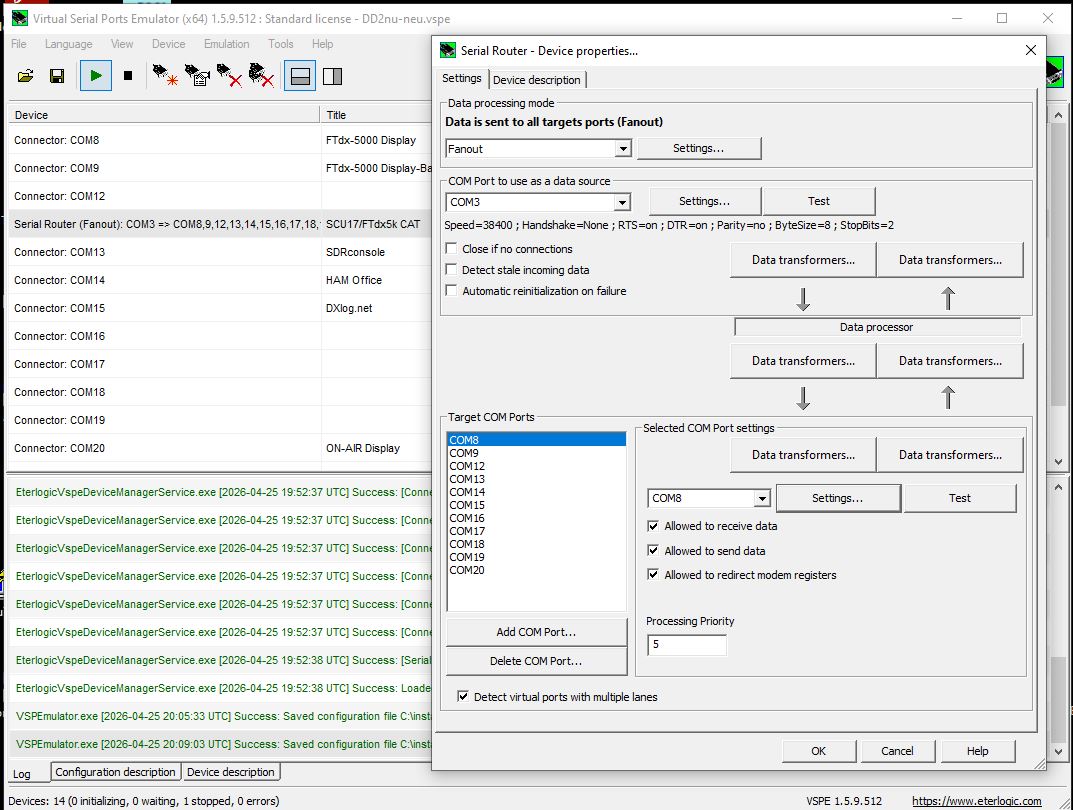

VSPE-Einstellungen (Beispiel):

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

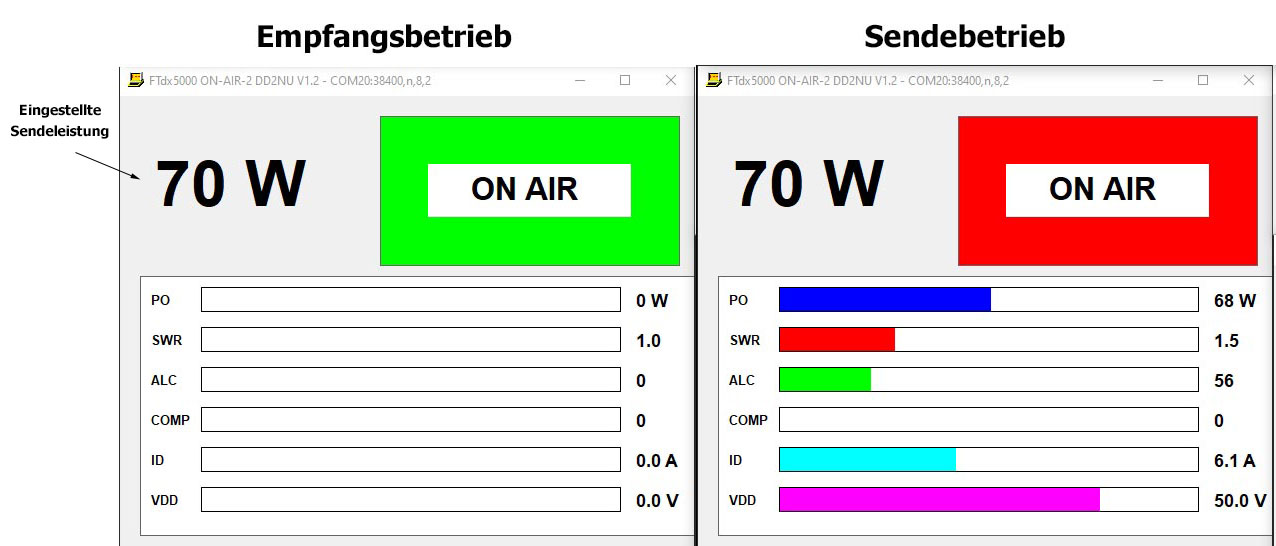

2. "ON AIR" Monitor

Ein eigenständiges Tool zur optischen Signalisierung des Sendezustands und der Anzeigen POWER, SWR, ALC, COMP, ID und VDD direkt auf dem Desktop, außerdem die eingestellte Sendeleistung am FTdx-5000.

• Funktion:

  • Dezent im Hintergrund, reagiert sofort auf PTT-Signale via CAT.

  • Ideal für DX-Betrieb oder nächtliche Sessions, um den Sendestatus immer im Blick zu haben.





--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Download FTdx-5000 Tools DD2NU V1.2

• FTdx5000_Display_V1.2.exe (Das Hauptprogramm)

• FTdx5000_ON_AIR_2_V1.2.exe

• ini.txt (Beispielkonfiguration)

• taster-abfrage.bat (Notwendiges Hilfsskript)

• Einige Beispiel-Batchdateien für CAT-Kommandos.

Schnellanleitung in 3 Schritten:

1. Entpacken: Laden Sie die ZIP-Datei herunter und entpacken Sie den gesamten Inhalt in einen Ordner Ihrer Wahl (z.B. C:\Funk\FT5000_Tools).

2. Konfigurieren:

   - Öffnen Sie die Datei ini.txt mit einem Texteditor (Rechtsklick -> Bearbeiten). Tragen Sie in der ersten Zeile Ihren COM-Port ein (z.B. COM8) und speichern Sie die Datei.

   - COM-Port in den Batch.Dateien editieren , anderen Port als im Hauptprogramm wählen (z.B. COM9)!

   - Stellen Sie sicher, dass im Menue "033 GENE CAT TOT" des FTdx-5000 ein timeout von 10mS eingestellt ist.

3. Starten: Starten Sie FTdx5000_Display_V1.2.exe und FTdx5000_ON_AIR_2_V1.2.exe  Die Programme synchronisieren sich sofort mit Ihrem Funkgerät.

Rechtliche Hinweise & Haftungsausschluss (Disclaimer)

Nutzung auf eigene Gefahr Die hier angebotene Software wurde mit größter Sorgfalt entwickelt und für den persönlichen Bedarf am Yaesu FTdx-5000 optimiert. Da die Software jedoch direkt über das CAT-Protokoll (Computer Aided Transceiver) mit der Firmware des Funkgeräts kommuniziert, erfolgt die Nutzung ausdrücklich auf eigene Gefahr.

Haftungsausschluss Der Autor übernimmt keinerlei Haftung für:

• Schäden an Hardware oder Software, die durch die Nutzung dieser Programme entstehen könnten.

• Fehlfunktionen des Transceivers oder Datenverlust in Drittanbietersoftware (z. B. Logprogramme).

• Etwaige Störungen im Funkbetrieb durch fehlerhafte CAT-Parameter.

Wichtige Empfehlungen:

1. VSPE-Nutzung: Für den stabilen Betrieb parallel zu Logbuch-Programmen wird dringend die Verwendung eines virtuellen COM-Port-Splitters (wie VSPE) empfohlen.

2. Baudrate: Stellen Sie sicher, dass die Baudrate in der ini.txt exakt mit der Einstellung im Menü des FTdx-5000 (Menüpunkt 031 CAT RATE) übereinstimmt.

3. Open Source Gedanke: Diese Tools sind von einem Funkamateur für Funkamateure erstellt worden. Sie sind Freeware und dürfen gerne geteilt, aber nicht kommerziell vertrieben werden.
