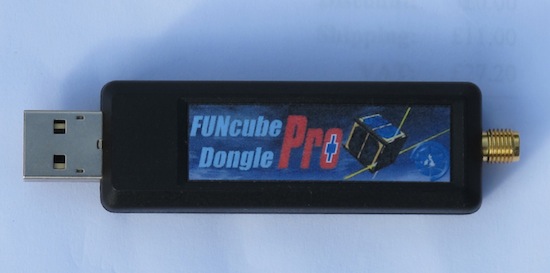

Update 01/2015 jetzt mit FUNcube Dongle Pro +

      Nur ein Spectrum von 192 kHz möglich, Empfang und Konfigurierbarkeit ist aber besser als beim DVB-T Stick.

      (mehr als ca. 50 kHz Spectrumbandbreite nutze ich bei CW sowieso nicht, für SSB reichen 192 kHz auch aus)



      Spektrumscope für FT-1000MP mit DVB-T Stick Logilink VG0002A/FC0013

      Kosten 25.- Eur (15.- Eur Stick, 10.- Eur ZF-Adapter), PMSDR und extra Soundkarte sind jetzt ueberfluessig.

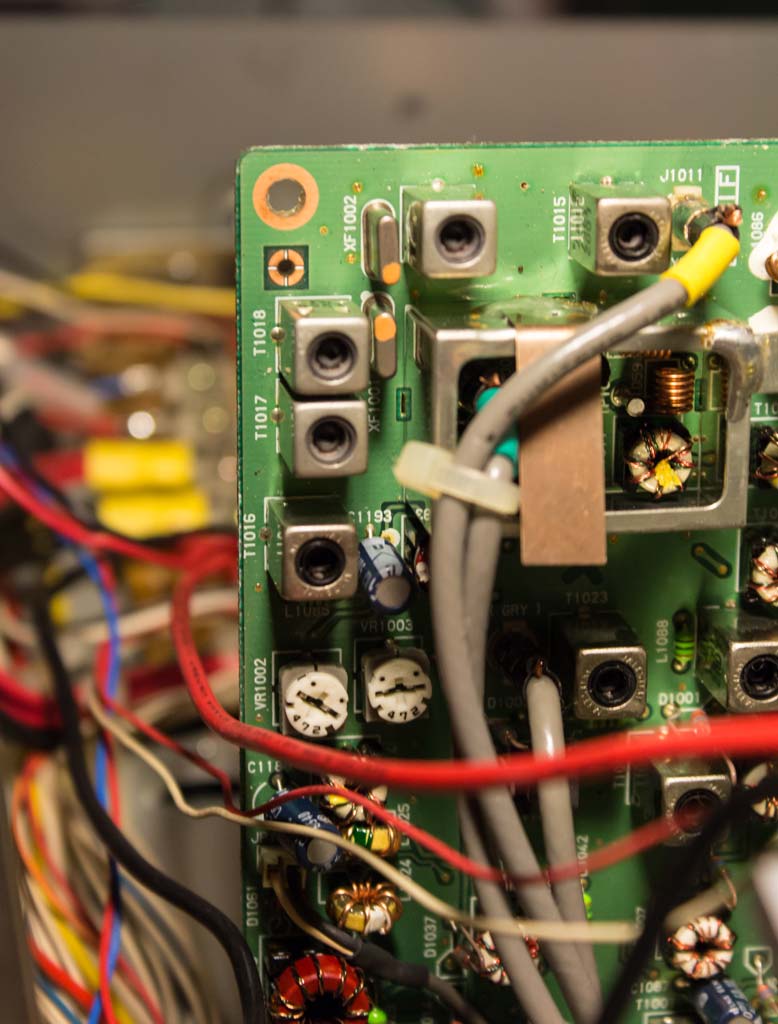

      Die 1.ZF (70,455 MHz) wird per K2-ZF-Adapter abgegriffen und per SDR-Sharp Software ein Spectrum von ca. 2 MHz dargestellt.

      Ein Neuabgleich von T1016 u. T1017 war nicht notwendig (mit Elecraft XG-1 ueberprueft). Wichtig: Verbindung zum ZF-Adapter muss sehr kurz sein!

      Der vorher benutzte Abgriff an der 2. ZF wurde entfernt.







































      alt! --- PMSDR - als Spektrumscope für FT-1000MP --- alt!

      Mod1:
      Die 2. ZF (455 kHz) des Subempfaengers wurde für ein Spektrumscope verfuegbar gemacht. Beschreibung DH1TW
      Scope:
      Der SDR-RX PMSDR wird zur Darstellung des Spektrums (hier +-20 kHz) verwendet.


      Mod2:
      Die 2. ZF (8215 kHz) des Hauptempfaengers wurde per ZF-Adapter (QRP-Project) angezapft. Beschreibung von IC8POF
      Scope:






      Der SDR-RX PMSDR wird zur Darstellung des Spektrums verwendet. Die verfuegbare Bandbreite betraegt ca. +-15 kHz mit leichter Daempfung im Randbereich (ohne Daempfung +-6 kHz).

      Als Software nutze ich Rocky.  FT-1000
