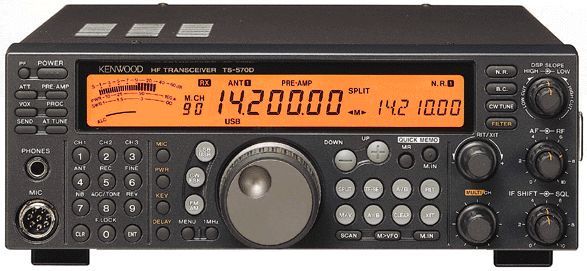

Der TS-570DG ist ein echtes Arbeitspferd. Er ist leicht zu verstehen und verständlich zu bedienen, fast alle überflüssigen und nicht nötigen Gimmicks wurden weggelassen. Knöpfe, die zusammen gehören sind zusammen, Tasten für verschiedene Funktionen haben eine fühlbar andere Form. Läßt man das DSP aus und nutzt RF-GAIN, hat man einen wunderbaren analogen Transceiver. Es stehen zwei Profile für unterschiedliche Einstellungen bzw. Operator zur Verfügung, weiterhin gibt es je eine Buchse für ein Paddle und eine klassische Handtaste. Das Gerät hat zwei Antennenanschlüsse und jetzt auch noch einen ZF Ausgang für einen Panadapter. Der serienmäßige Antennentuner kann auch für RX Betrieb genutzt werden. Die TF-SET Taste wurde über ACC2 zugänglich gemacht. Eine Modifikation ermöglicht AGC OFF. Eingebaut ist ein 500 Hz CW Filter. Einfach super designed! Einziger Nachteil: Die "Blocking Dynamic Range" ist sehr bescheiden, der TS-570DG ist nicht gut für Conteste geeignet, aber mit AGC OFF und Regelung mit RF GAIN kann man gut arbeiten. |

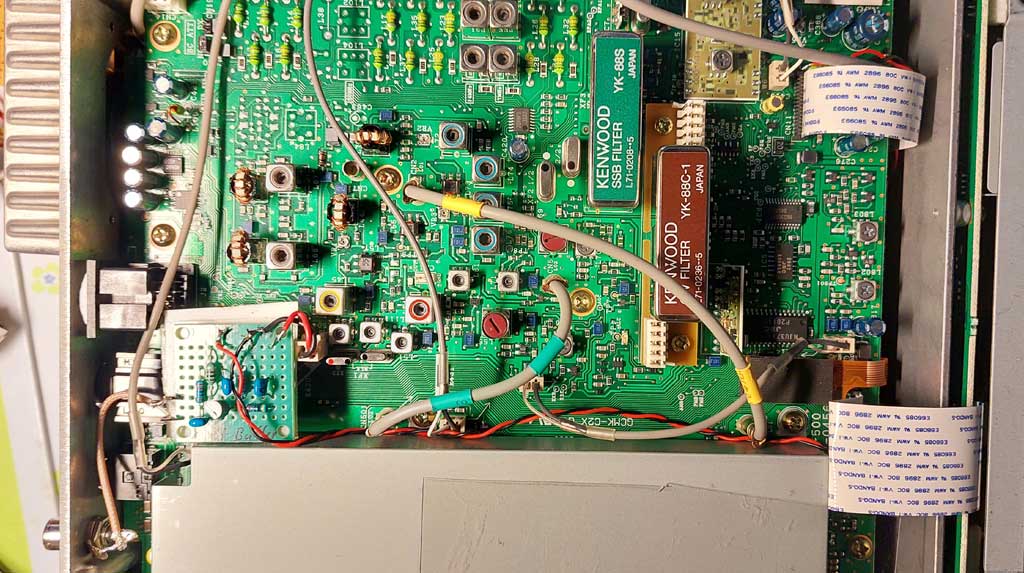

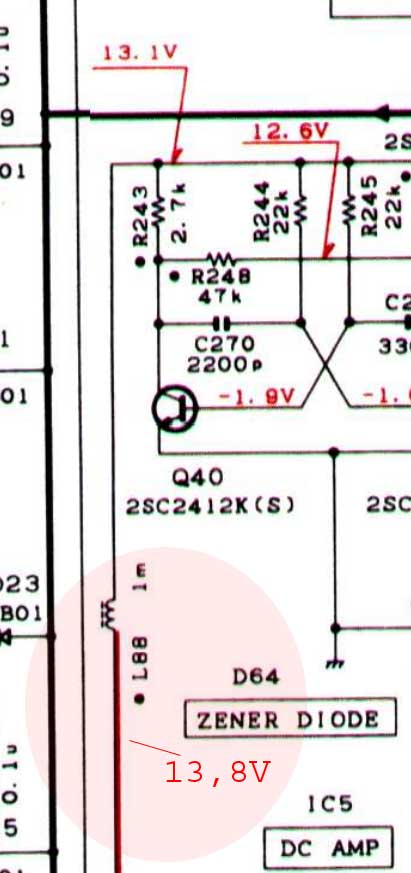

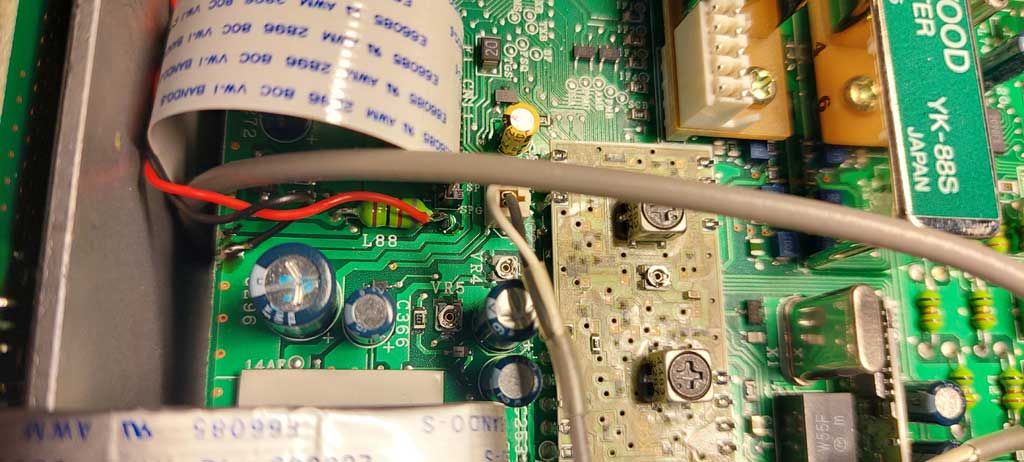

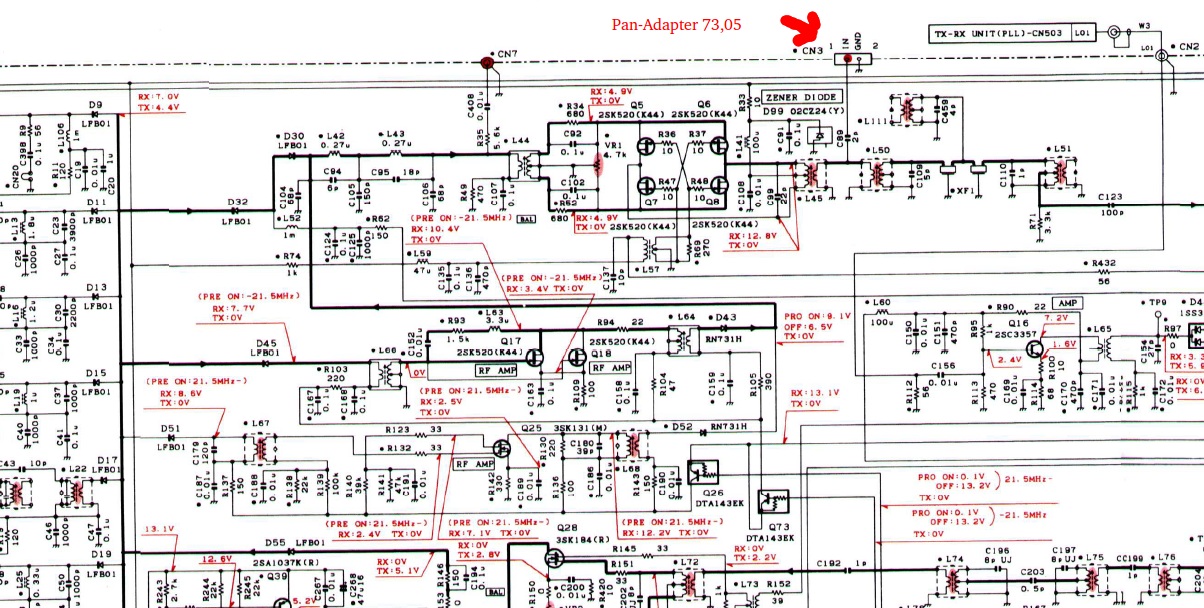

IF 73,050 MHz Ausgang für SDR-Panadapter

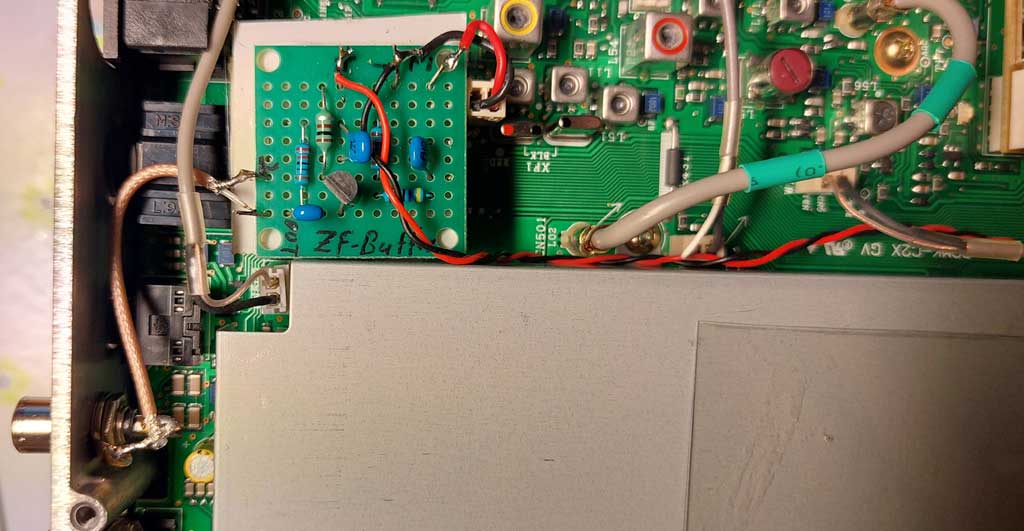

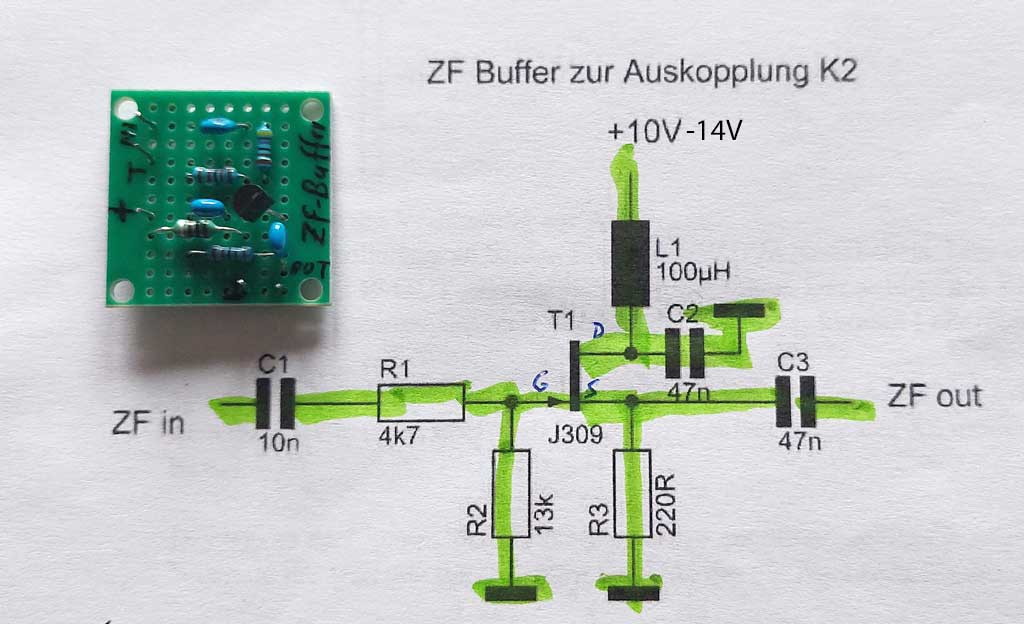

Nachbau "ZF Buffer für den K2", designet von DL2FI (sk)

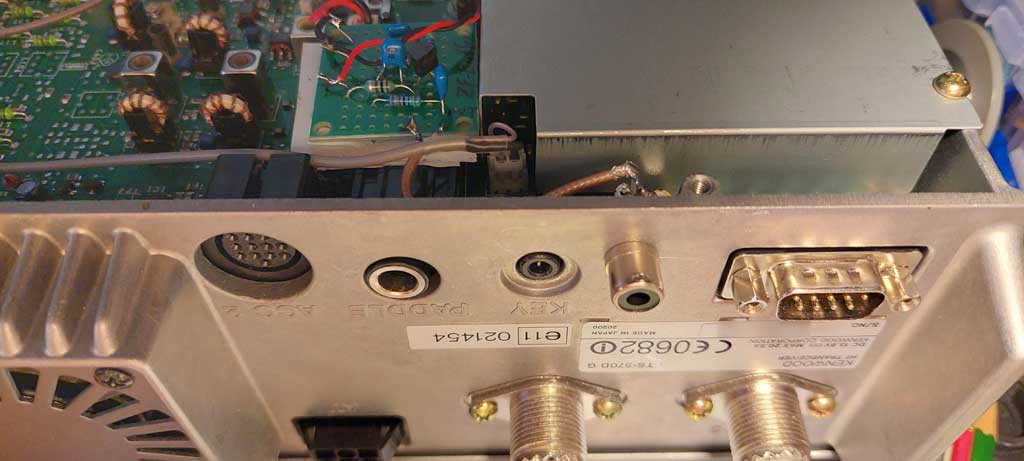

TF-SET Taste auf ACC2 gelegt, externer Taster ist möglich
AGC OFF Modifikation
zwei mögliche Schalterstellungen:
1. AGC fast / AGC slow
2. AGC fast / AGC off
gewechselt wird mit der AGC Taste auf der Front.
TuneRite Abstimmhilfe
Mit installiertem TuneRite braucht man nur die "AT Tune" Taste des TS-570 drücken und das Gerät sendet einen kontinuierlichen Träger
mit reduzierter Leistung (10W) aus. Am Ende des Abstimmvorganges die Taste erneut drücken und es wird automatisch auf die zuvor
verwendete Betriebsart zurückgeschaltet. (Das ist optimal, um mit einem CG3000 Tuner abzustimmen)
Lüfter-Umbau
Der Lüfter wird normalerweise erst eingeschaltet, wenn das Gerät schon sehr heiß ist. Für RTTY oder Digitalbetrieb ist das nicht
gut. Der Minuspol des Lüfters wurde über einen 90 Ohm Leistungswiderstand gegen Masse geschaltet, jetzt läuft er immer mit kleiner
Umdrehungszahl mit und der TRX wird kaum noch warm, die Lüftergeräusche halten sich in Grenzen. Die eigentliche Schaltung wird damit nicht beeinflusst. Bei zu großer Hitze
wird der Lüfter nach wie vor voll eingeschaltet.
